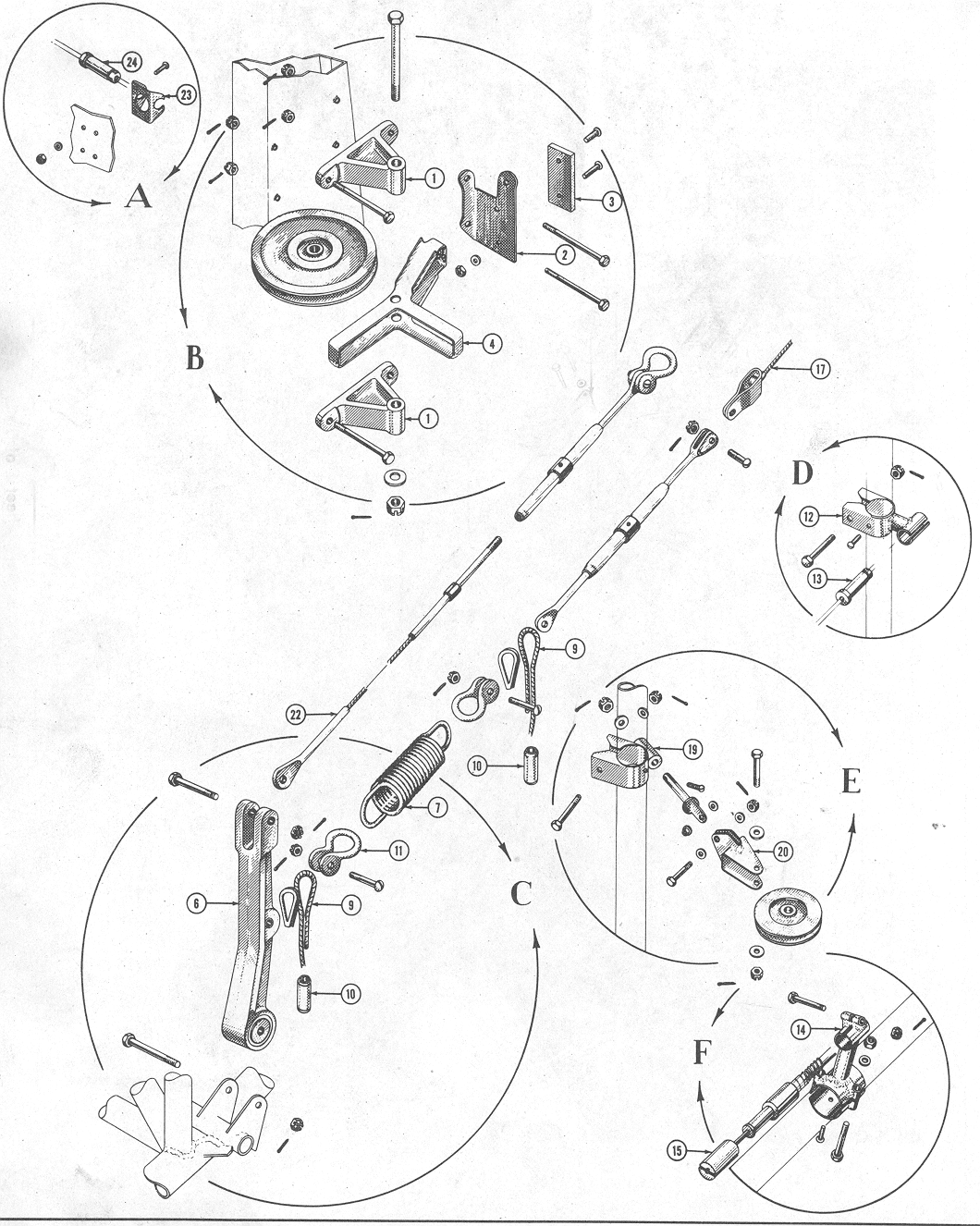

rudder_control_figure_52a

Part Number = 75_3411 -- Reference Number -- 1 -- Pulley bracket-rudder pedal connecting cable, 2 required

Part Number = 75_3412 -- Reference Number -- 4 -- Guard-rudder cable pulley bracket

Part Number = 75_3413 -- Reference Number -- 2 -- Stop-rudder control, LH

Part Number = 75_3413_1 -- Reference Number -- 2 -- Stop-rudder control, RH

Part Number = 75_3414 -- Reference Number -- 3 -- Block-rudder control stop

Part Number = 75_3415 -- Reference Number -- 23 -- Bracket-rudder cable fairlead, 2 required

Part Number = 75_3417 -- Reference Number -- 6 -- Idler assembly-rudder cable, LH

Part Number = 75_3417_1 -- Reference Number -- 6 -- Idler assembly-rudder cable, RH

Part Number = 75_3438 -- Reference Number -- 11 -- Shackle-tailwheel cable, 2 required

Part Number = 75_3444 -- Reference Number -- 12 -- Bracket-tailwheel cable fairlead, LH

Part Number = 75_3444_1 -- Reference Number -- 12 -- Bracket-tailwheel cable fairlead, RH

Part Number = AG_125 -- Reference Number -- 15 -- Fairlead kit-tailwheel cable housing, 4 each, AG75-3448

Part Number = AG73_2705 -- Reference Number -- 7 -- Spring-tailwheel control cable, 2 required

Part Number = AG73_3405_S -- Reference Number -- 9 -- Tailwheel safety cable-2 required

Part Number = AG_126 -- Reference Number -- 13 -- Fairlead kit-rudder cables, 3 each, AN75-3493

Part Number = AGA75N1_3405_3S -- Reference Number -- 22 -- Rear rudder cable assembly-stainless steel, 2 required

Part Number = AG75_3448 -- Reference Number -- 15 -- Fairlead-tailwheel cable housing, 4 required

Part Number = AG75_3488HS -- Reference Number -- 17 -- Stearable tailwheel cable-stainless steel, with housing, 2 required

Part Number = AG75_3493 -- Reference Number -- 24 -- Fairlead-5/32" rear rudder cable

Part Number = AGA75N1_3427 -- Reference Number -- 14 -- Support assembly-tailwheel cable housing, 2 required

Part Number = AGE75_3407 -- Reference Number -- 18 -- Bracket assembly-rudder control self aligning pulley, 2 required

Part Number = AGE75_3408 -- Reference Number -- 20 -- Weld assembly-rudder control pulley bracket, 2 required

Part Number = AGE75_3409 -- Reference Number -- 19 -- Clamp assembly-rudder control pulley, 2 required
