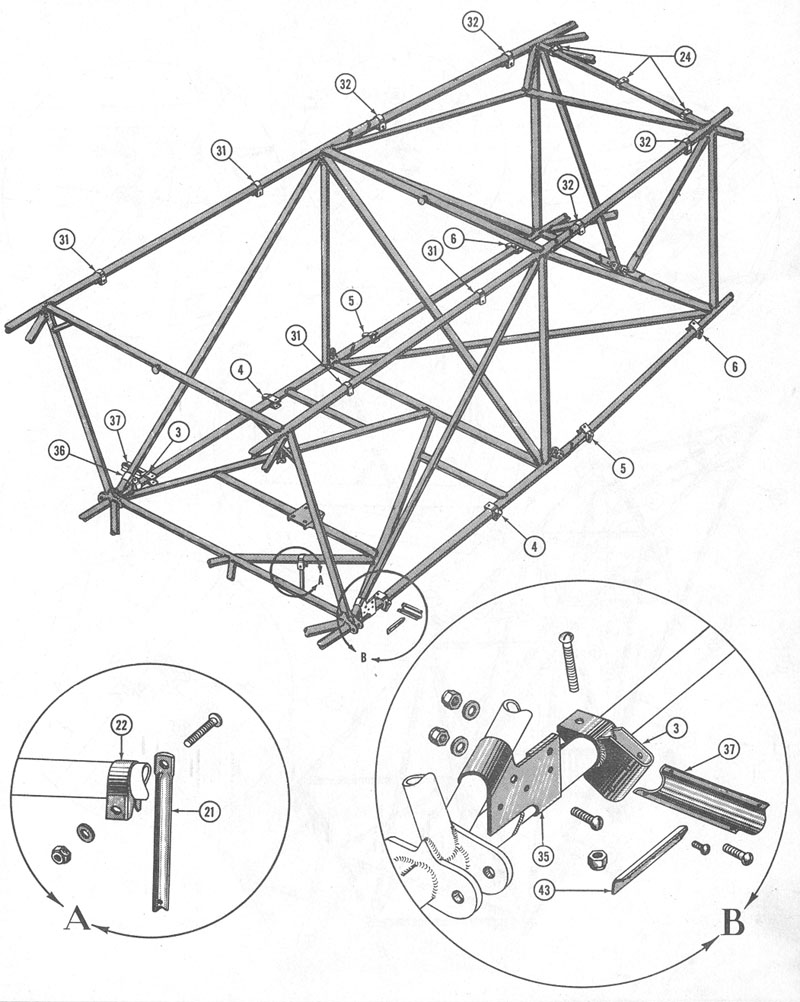

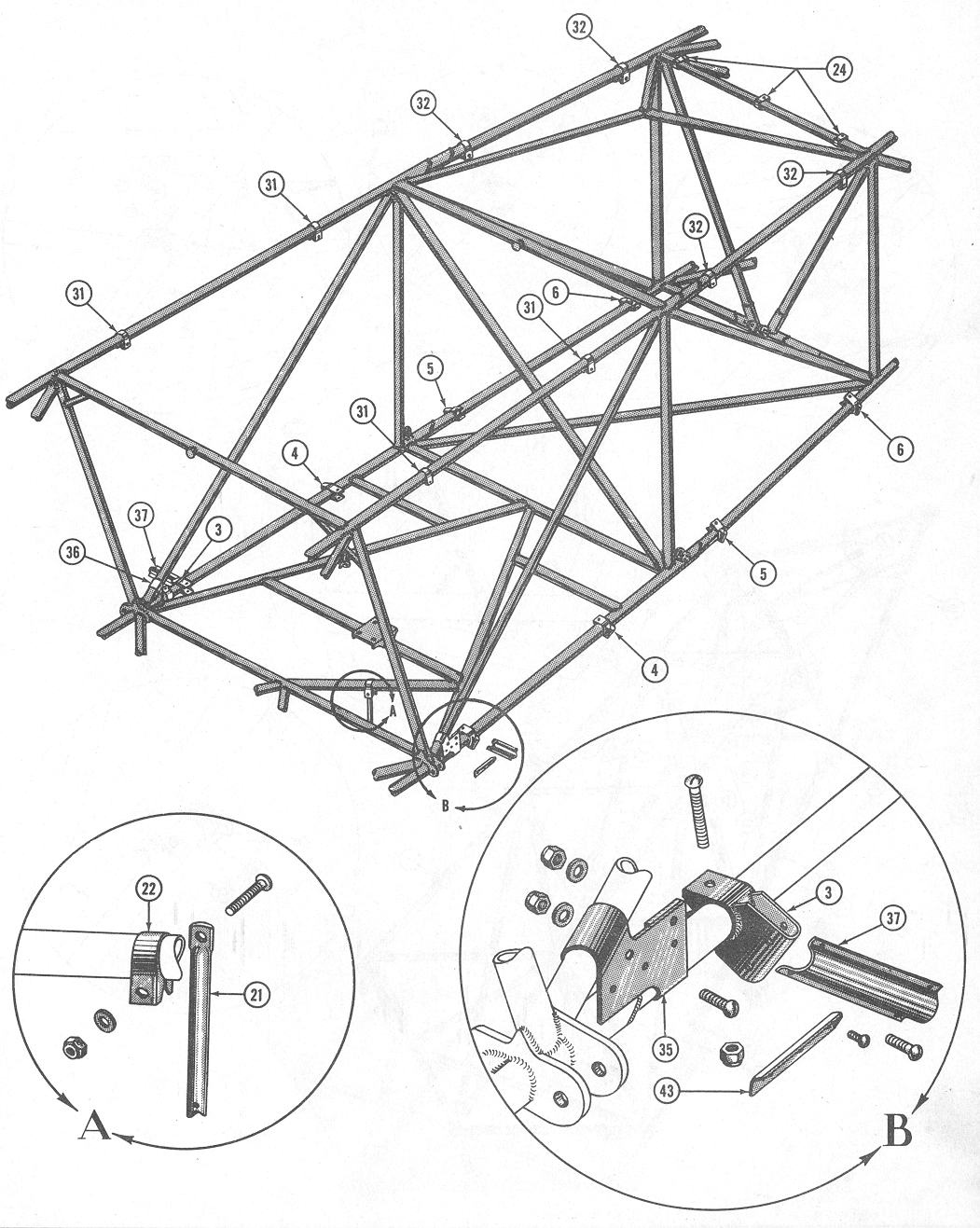

fuselage_figure_18a

Part Number = 75_2420 -- Reference Number -- 21 -- Brace-#3 arch, 1 required

Part Number = AG73_2331_3 -- Reference Number -- 35 -- Clamp-left front fuselage former attach

Part Number = AG73_2331_4 -- Reference Number -- 36 -- Clamp-right front fuselage former attach

Part Number = AG73_2357_2 -- Reference Number -- 43 -- Stirp-fuselage cover former, LH

Part Number = AG73_2357_3 -- Reference Number -- 43 -- Strip-fuselage cover former, RH

Part Number = AG75_2321_15 -- Reference Number -- 37 -- Strip-fuselage fairing, 2 required

Part Number = AG75_2339_2 -- Reference Number -- 3 -- Clamp assembly-fairing arch support, lower, 2 required

Part Number = AG75_2339_3 -- Reference Number -- 4 -- Clamp assembly-fairing arch support, lower, 2 required

Part Number = AG75_2339_4 -- Reference Number -- 5 -- Clamp assembly-fairing arch support, lower, 2 required

Part Number = AG75_2339_5 -- Reference Number -- 6 -- Clamp assembly-fairing arch support, lower, 2 required

Part Number = S_101_D10 -- Reference Number -- 24 -- Tube clip-3 required
