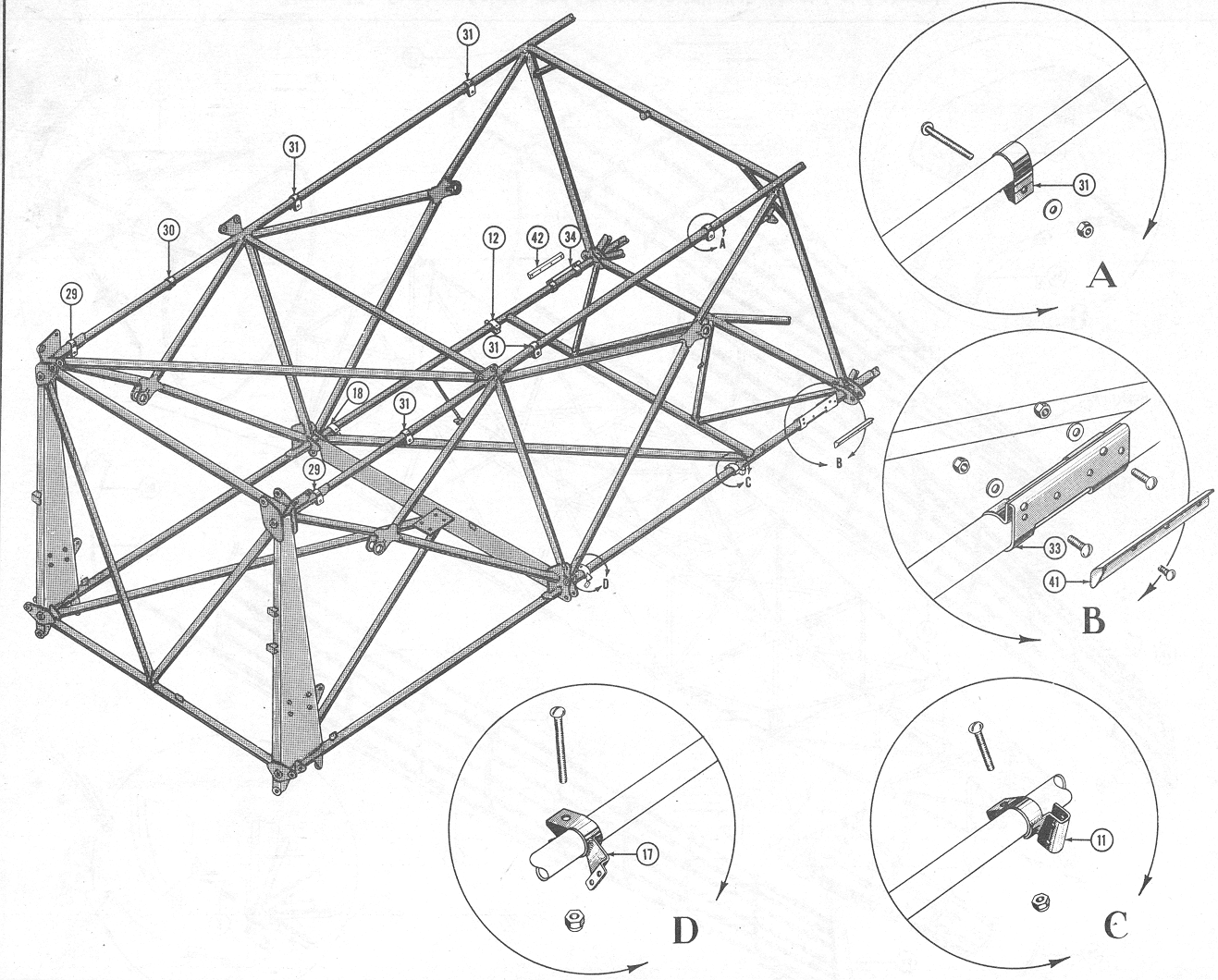

fuselage_figure_17a

Part Number = AG73_2331_1 -- Reference Number -- 33 -- Clamp-left rear fuselage former cover attachment

Part Number = AG73_2331_2 -- Reference Number -- 34 -- Clamp-right rear fuselage former cover attachment

Part Number = AG73_2357 -- Reference Number -- 41 -- Strip-fuselage cover former, LH

Part Number = AG73_2357_1 -- Reference Number -- 42 -- Stirp-fuselage cover former, RH

Part Number = AG75_2379 -- Reference Number -- 17 -- Clamp assembly-front lower fairing arch, LH

Part Number = AG75_2379_1 -- Reference Number -- 18 -- Clamp assembly-front lower fairing arch, RH

Part Number = AG75_2397 -- Reference Number -- 11 -- Clamp assembly-#2 fairing arch, lower left

Part Number = AG75_2397_1 -- Reference Number -- 12 -- Clamp assembly-#2 fairing arch, lower right

Part Number = AGS_109_D51 -- Reference Number -- 31 -- Clamp-1 1/8" tube, 9 required

Part Number = AGS_110_D51_b -- Reference Number -- 29 -- Clamp-1/4" tube, at station 1 only, 2 required

Part Number = S_101_18F -- Reference Number -- 30 -- Tube clip-RH side only
