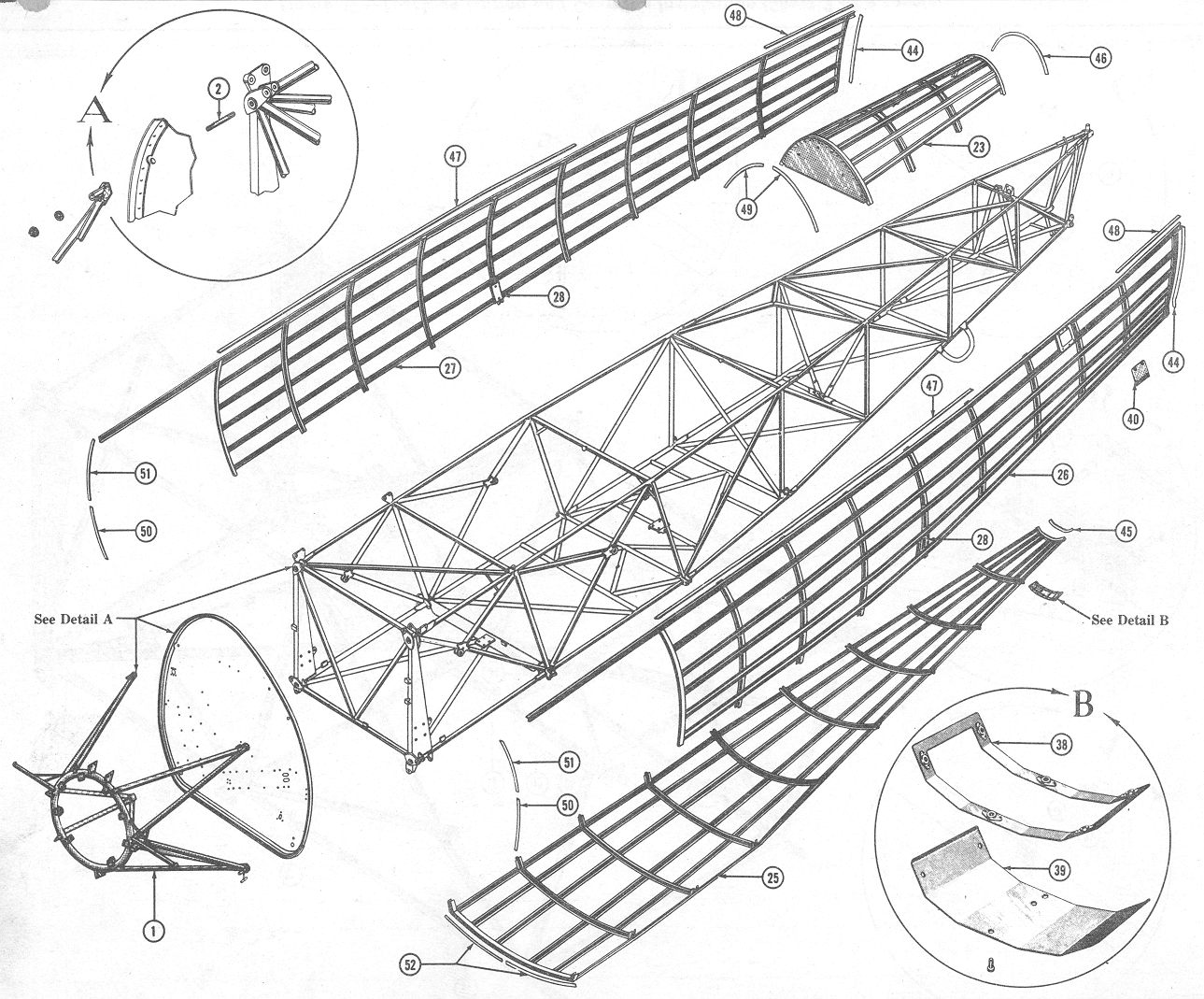

fuselage_figure_16a

Part Number = 75_2324 -- Reference Number -- 23 -- Fairing assembly-fuselage top (turtleback)

Part Number = 75_2500 -- Reference Number -- 1 -- Engine mount-R680 Lycoming PT-13, N2S-5

Part Number = A75N1_2500 -- Reference Number -- 1 -- Engine mount-W670 Continental PT-17, N2S-4

Part Number = AG75_2321 -- Reference Number -- 23-27 -- Stringer-fuselage fairings, 14' 6" long, 6061-T6, aluminum extrusions

Part Number = AG75_2322 -- Reference Number -- 26 -- Fairing assembly-fuselage side panel, LH, all 6061-T6

Part Number = AG75_2322_1 -- Reference Number -- 27 -- Faring assembly-fuselage side panel, RH, all 6061-T6

Part Number = AG75_2323 -- Reference Number -- 25 -- Fairing assembly-botom, all 6061-T6

Part Number = AG75_2382 -- Reference Number -- 38 -- Frame assembly-fuselage cleanout

Part Number = AG75_2383 -- Reference Number -- 39 -- Door-fuselage cleanout

Part Number = AG75_2384 -- Reference Number -- 40 -- Door assembly-fuselage left rear inspection (anodized)

Part Number = AG75_2391 -- Reference Number -- 44 -- Strip-rear side fabric attachment, 2 required

Part Number = AG75_2392 -- Reference Number -- 45 -- Striip-lower rear fabric attachment, 1 required

Part Number = AG75_2394 -- Reference Number -- 46 -- Strip-upper rear fabric attachment, 1 required

Part Number = AG75_2395_1 -- Reference Number -- 47 -- Strip-side channel fabric attachment, 2 required

Part Number = AG75_2395_2 -- Reference Number -- 48 -- Strip-side channel fabric attachment, 2 required

Part Number = AG75_2453 -- Reference Number -- 49 -- Strip-upper front fabric attachment, 2 required

Part Number = AG75_2454 -- Reference Number -- 50 -- Strip-lower front fabric attachment, 2 required

Part Number = AG75_2455 -- Reference Number -- 51 -- Strip-side fabric attachment, front, 2 required

Part Number = AG75_2455_1 -- Reference Number -- 52 -- Strip-side fabric attachment, front lower, 2 required

Part Number = AG75_2462 -- Reference Number -- 28 -- Protector-fairing arch, 2 required
