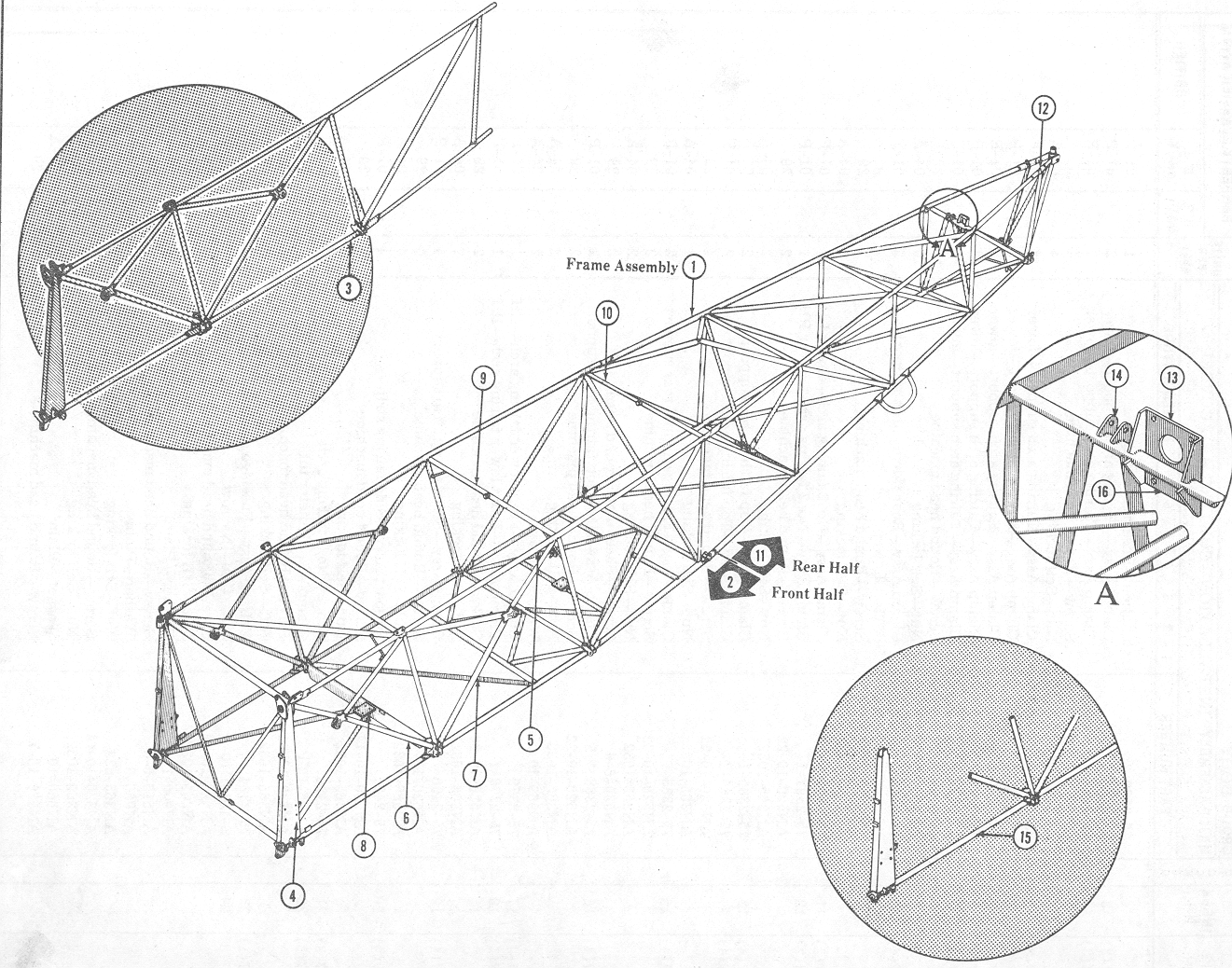

fuselage_figure_15a

Part Number = 75_2101 -- Reference Number -- 1 -- Frame assembly-fuselage, all new tubing powder coated & oiled

Part Number = AG75_2101_66 -- Reference Number -- 3 -- Truss assembly-fuselage front side left

Part Number = AG75_2101_67 -- Reference Number -- 3 -- Truss assembly-fuselage front side right

Part Number = AG75_2101_70 -- Reference Number -- 8 -- Truss assembly-fuselage bottom front

Part Number = AG75_2101_73 -- Reference Number -- 2 -- Frame assembly-fuselage front half

Part Number = AG75_2101_78 -- Reference Number -- 11 -- Frame assembly-fuselage rear half

Part Number = AG75_2131_1 -- Reference Number -- 16 -- Stud-engine mount, stock Stearman

Part Number = AG75_2131_1S -- Reference Number -- 16 -- Stud-stepped, engine mount 7/16" x 1/2"

Part Number = AG75_2163 -- Reference Number -- 4 -- Tube assembly-fuselage station 1, boxed heavy, LH
