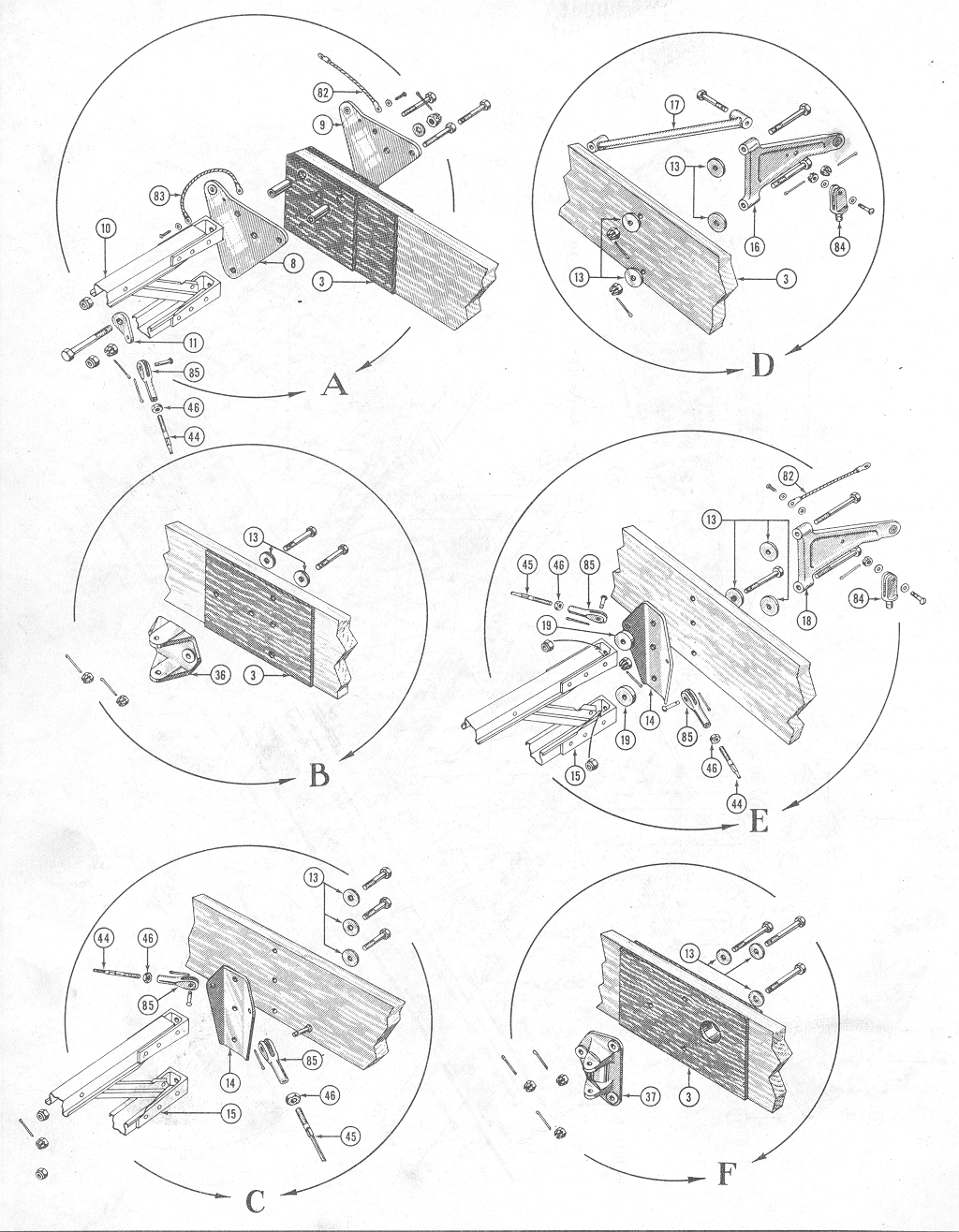

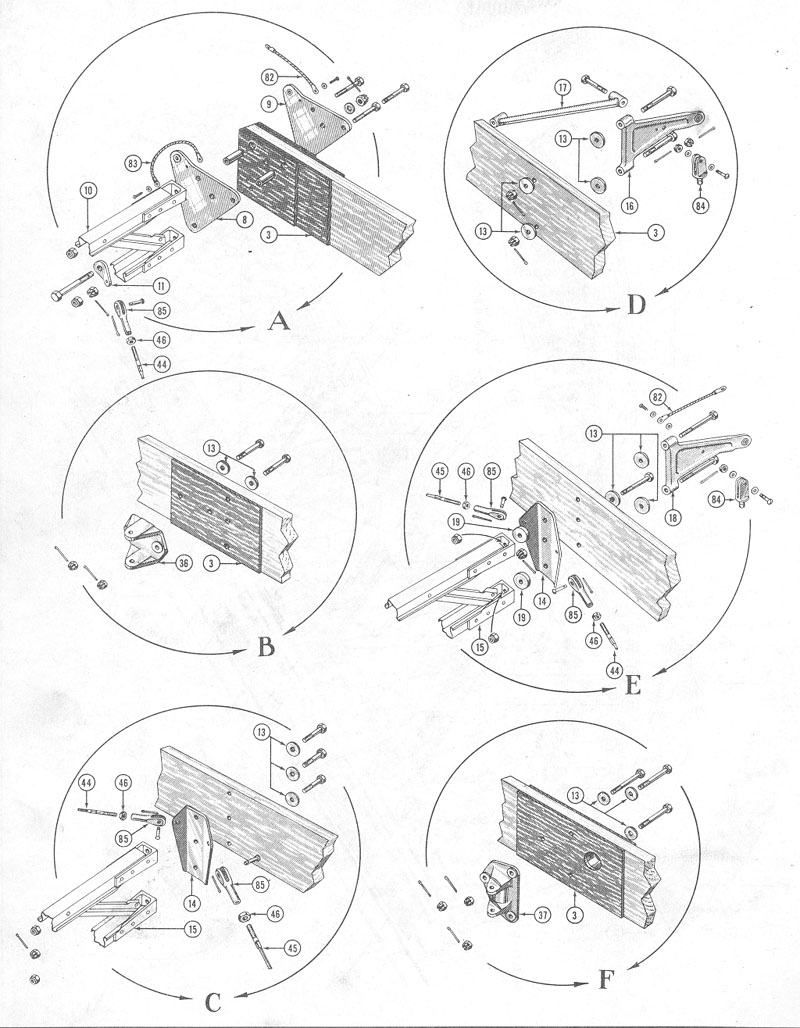

lower_wing_figure_6a

Part Number = 75_1129_1 -- Reference Number -- 11 -- Lug-2100# drag wire single, 4 req.

Part Number = 75_1227 -- Reference Number -- 14 -- Lug-lower drag wire, off set, 2 req.

Part Number = 75_1239 -- Reference Number -- 16 -- Bracket-aileron root hinge

Part Number = 75_1242 -- Reference Number -- 37 -- Bracket assy-aileron control Bellcrank, LH

Part Number = 75_1242_1 -- Reference Number -- 37 -- Bracket assy-aileron control Bellcrank, RH

Part Number = 75_1244 -- Reference Number -- 36 -- Bracket assy-aileron control idler

Part Number = 75_1252 -- Reference Number -- 17 -- Brace assy-aileron root hinge, LH

Part Number = 75_1252_1 -- Reference Number -- 17 -- Brace assy-aileron root hinge, RH

Part Number = AG75_1233 -- Reference Number -- 84 -- Clevis-aileron hinger, 4 req.

Part Number = AN315_3L -- Reference Number -- 46 -- Nut-clevis terminal, LH, 8 req.

Part Number = AN315_3R -- Reference Number -- 48 -- Nut-clevis terminal, RH, 8 req.

Part Number = AN665_21L -- Reference Number -- 85 -- Clevis terminal-LH thread, 8 req.

Part Number = AN703A_4200 -- Reference Number -- 44 -- Tie rod-inner, 2100#, 10-32

Part Number = AN703A_4325 -- Reference Number -- 45 -- Tie rod-internal 2100#, 10-32

Part Number = AN703AC_4200 -- Reference Number -- 44 -- Tie rod-s.steel, internal 2100# 10-32, less ends

Part Number = AN703AC_4325 -- Reference Number -- 45 -- Tie rod-s.steel, internal 2100# 10-32, less ends
