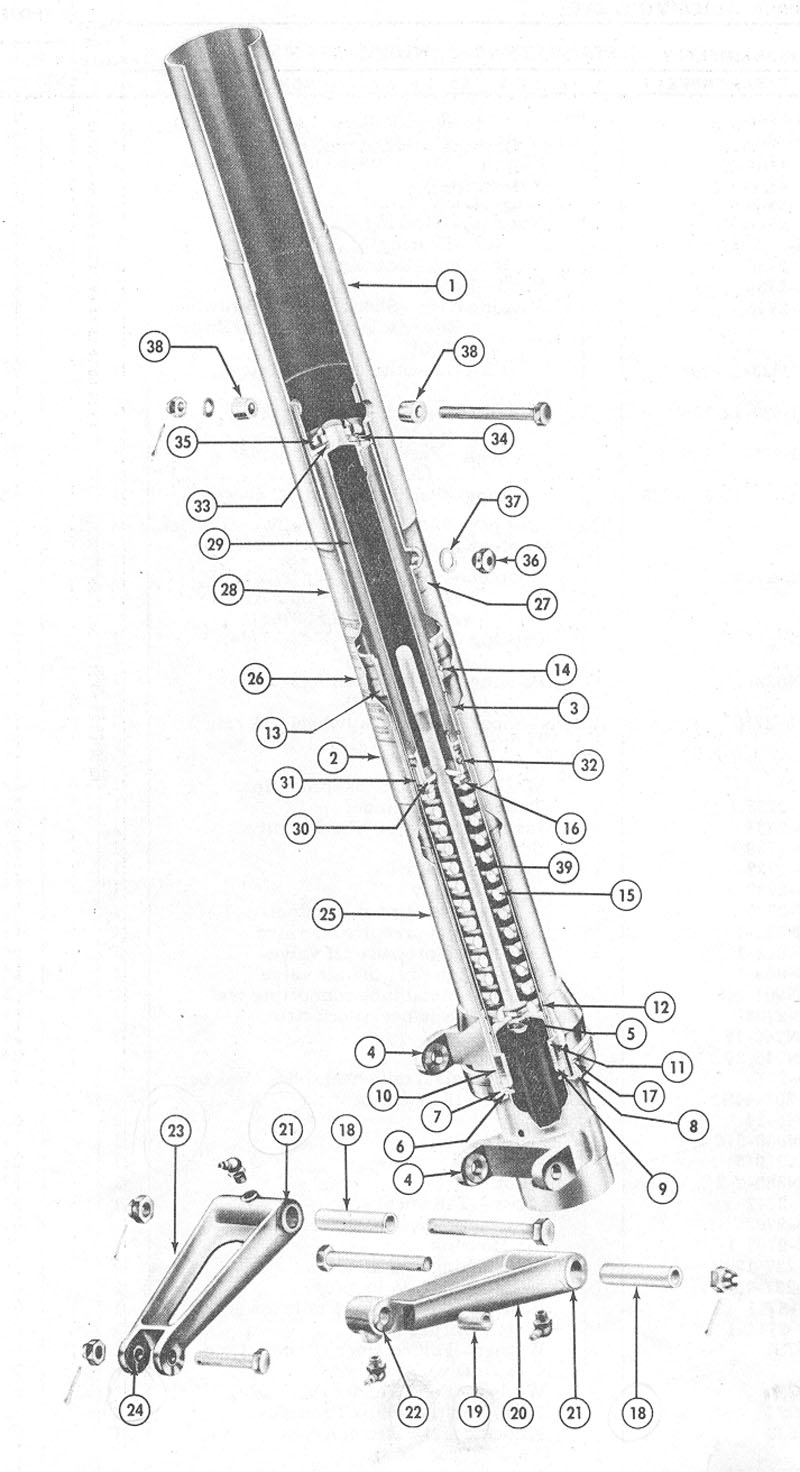

landing_gear_figure_27a

Part Number = 905_8 -- Reference Number -- 36 -- Plug-hex head, filler, 2 required

Part Number = AG_107 -- Reference Number -- 6,10 -- Haliburton chevron packing kit, 1 required

Part Number = AG_108H -- Reference Number -- 18,19,21,22,24 -- Bushing kit-Haliburton, 1.g. scissor assembly, 2 required

Part Number = AGE75N1_2627 -- Reference Number -- 21 -- Bushing-scissor torque link, flanged, 4 required

Part Number = AGE75N1_2628 -- Reference Number -- 22 -- Bushing-male scissor torque link, flanged, 2 required

Part Number = AGE75N1_2630 -- Reference Number -- 24 -- Bushing-femail scissor torque link, flanged, 2 required

Part Number = AGE75N1_2631 -- Reference Number -- 4 -- Bushing-flanged yoke

Part Number = AGE75N1_2632 -- Reference Number -- 19 -- Spacer-landing gear scissor, 3/8" bolt, 1 required per scissor assembly

Part Number = AGE75N1_2633 -- Reference Number -- 18 -- Spacer-landing gear scissor, 1/2" bolt, 2 required per scissor assembly

Part Number = AN393_13 -- Reference Number -- 34 -- Pin-clevis, 2 required

Part Number = AN6229_37 -- Reference Number -- 11 -- Adapter-V chevron packing, male

Part Number = AN900_10 -- Reference Number -- 33 -- Gasket-copper, asbestos

Part Number = AN900_8 -- Reference Number -- 37 -- Gasket-filler plug, 2 required

Part Number = E75N1_2602 -- Reference Number -- 2 -- Shock asborber assembly-scissor type, spring

Part Number = E75N1_2603 -- Reference Number -- 28 -- Cylinder assembly-shock strut, outer leg

Part Number = E75N1_2607 -- Reference Number -- 3 -- Piston tube assemlby-outer shock strut piston

Part Number = E75N1_2610 -- Reference Number -- 13 -- Bearing-shock strut outer piston

Part Number = E75N1_2611 -- Reference Number -- 14 -- Pin-flat head (E75N1-2610 bearing)

Part Number = E75N1_2612 -- Reference Number -- 29 -- Piston assembly-shock strut inner orifice

Part Number = E75N1_2615 -- Reference Number -- 32 -- Screw-inner piston link, 2 required

Part Number = E75N1_2616 -- Reference Number -- 31 -- Piston-shock strut inner

Part Number = E75N1_2617 -- Reference Number -- 30 -- Insert-piston

Part Number = E75N1_2619 -- Reference Number -- 7 -- Housing-shock strut ring, wiper

Part Number = E75N1_2620 -- Reference Number -- 8 -- Nut-packing, flanged

Part Number = E75N1_2621 -- Reference Number -- 12 -- Bearing-shock strut lower cylinder

Part Number = E75N1_2622 -- Reference Number -- 1 -- Cylinder-shock strut upper

Part Number = E75N1_2623 -- Reference Number -- 16 -- Washer-shock strut spring seat

Part Number = E75N1_2624 -- Reference Number -- 15 -- Spring-shock strut compression

Part Number = E75N1_2634 -- Reference Number -- 17 -- Ring-lock (E75N1-2620 nut)

Part Number = E75N1_2640 -- Reference Number -- 25,26,27 -- Cylinder assembly-lower strut tube, inner piston

Part Number = E75N1_2643 -- Reference Number -- 1,2,3 -- Strut assembly-landing gear shock less scissors, knuckle & axle

Part Number = E75N1_2644 -- Reference Number -- 5 -- Gasket-shock strut metering pin

Part Number = E75N1_2646 -- Reference Number -- 35 -- Washer-1 required
