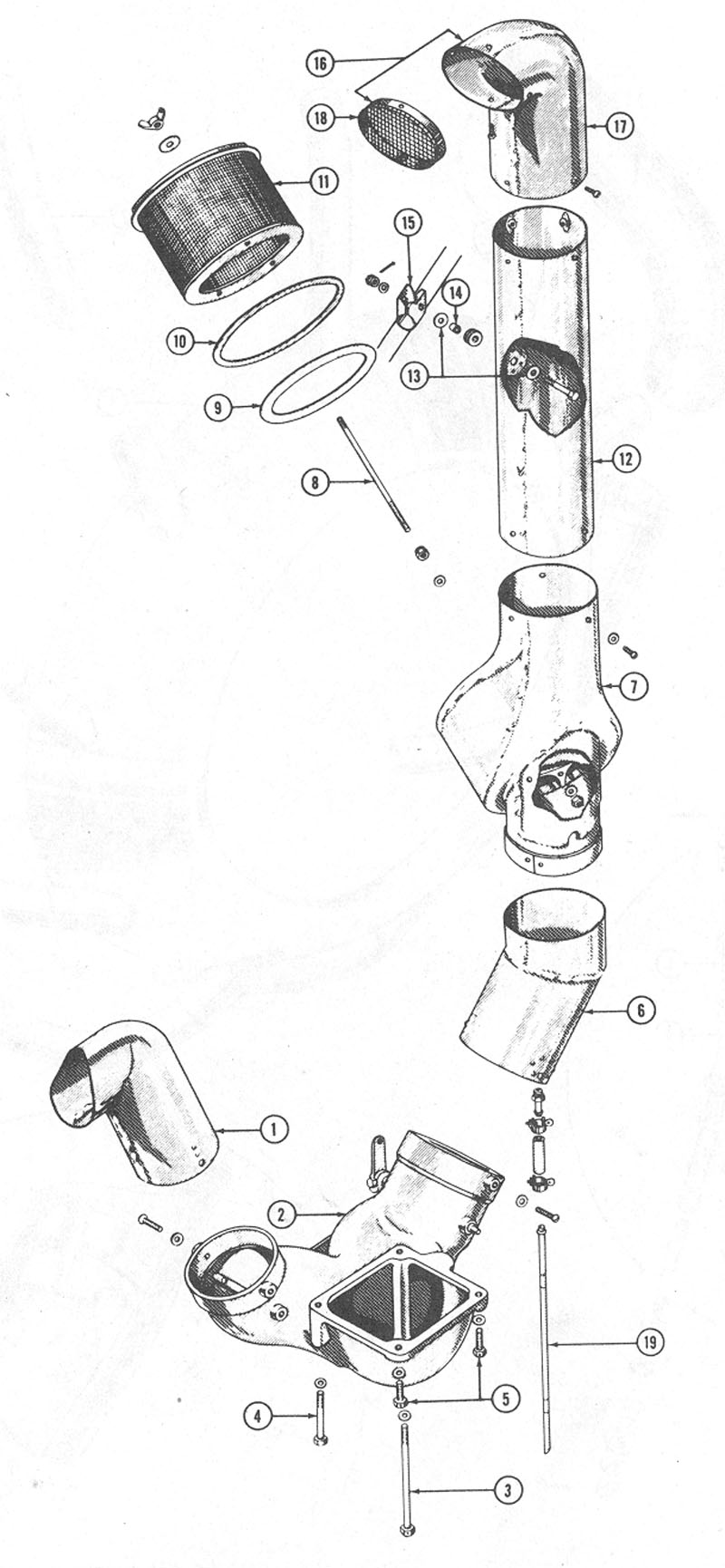

engine_install_figure_35a

Part Number = 1509FA -- Reference Number -- 2 -- Housing assembly-carburetor air control R680

Part Number = 5AWA_SUBT -- Reference Number -- 11 -- Airmaize air cleaner, R670, R680

Part Number = 75_2863 -- Reference Number -- 3 -- Cap screw-1509FA attach long, 1 required, R680

Part Number = 75_2864 -- Reference Number -- 4 -- Cap screw-1509FA attach medium, 1 required, R680

Part Number = 75_2865 -- Reference Number -- 5 -- Cap screw-1509FA attach short, 2 required, R680

Part Number = 75_2871 -- Reference Number -- 7 -- Housing assembly-carburetor intake air cleaner, R670, R680

Part Number = 75_2872 -- Reference Number -- 12 -- Tube assembly-cold air intake, upper, R670, R680

Part Number = 75_2873 -- Reference Number -- 6 -- Tube assembly-lower cold air intake, R670, R680

Part Number = AG75_2872 -- Reference Number -- 12 -- Tube assembly-cold air intake, upper, R670, R680

Part Number = AG75_2873 -- Reference Number -- 6 -- Tube assembly-lower cold air intake, R670, R680

Part Number = AG75_2874 -- Reference Number -- 10 -- Gasket-airmaize, R670, R680

Part Number = AG75_2876 -- Reference Number -- 18 -- Screen assembly-AG75-2877 cold air intake scoop, R670, R680

Part Number = AG75_2877 -- Reference Number -- 16 -- Scoop assembly-cold air intake (fireproof fiberglass), R670, R680

Part Number = AG75_2877_1 -- Reference Number -- 17 -- Scoop assembly-cold air intake less AG75-2875 screen, R670, R680

Part Number = AG75_2878 -- Reference Number -- 19 -- Line-air cleaning housing drain, R670, R680

Part Number = AG75_2882 -- Reference Number -- 8 -- Bolt-airmaize stay, R670, R680

Part Number = AG75_2887 -- Reference Number -- 9 -- Pad-airmaize, R670, R680

Part Number = AG75_4513_13 -- Reference Number -- 13 -- Washer-special, R670, R680

Part Number = AG75N1_2801 -- Reference Number -- 2 -- Housing assembly-carburetor air control R670

Part Number = AGA75N1_2806 -- Reference Number -- 1 -- Duct assembly-hot air intake R670

Part Number = AGE75N1_2802 -- Reference Number -- 1 -- Pipe assembly-air intake connection R680

Part Number = AGS_253_16 -- Reference Number -- 14 -- Spacer-3/16" 75-2872, R670, R680

Part Number = E75N1_2802 -- Reference Number -- 1 -- Pipe assembly-air intake connection R680
