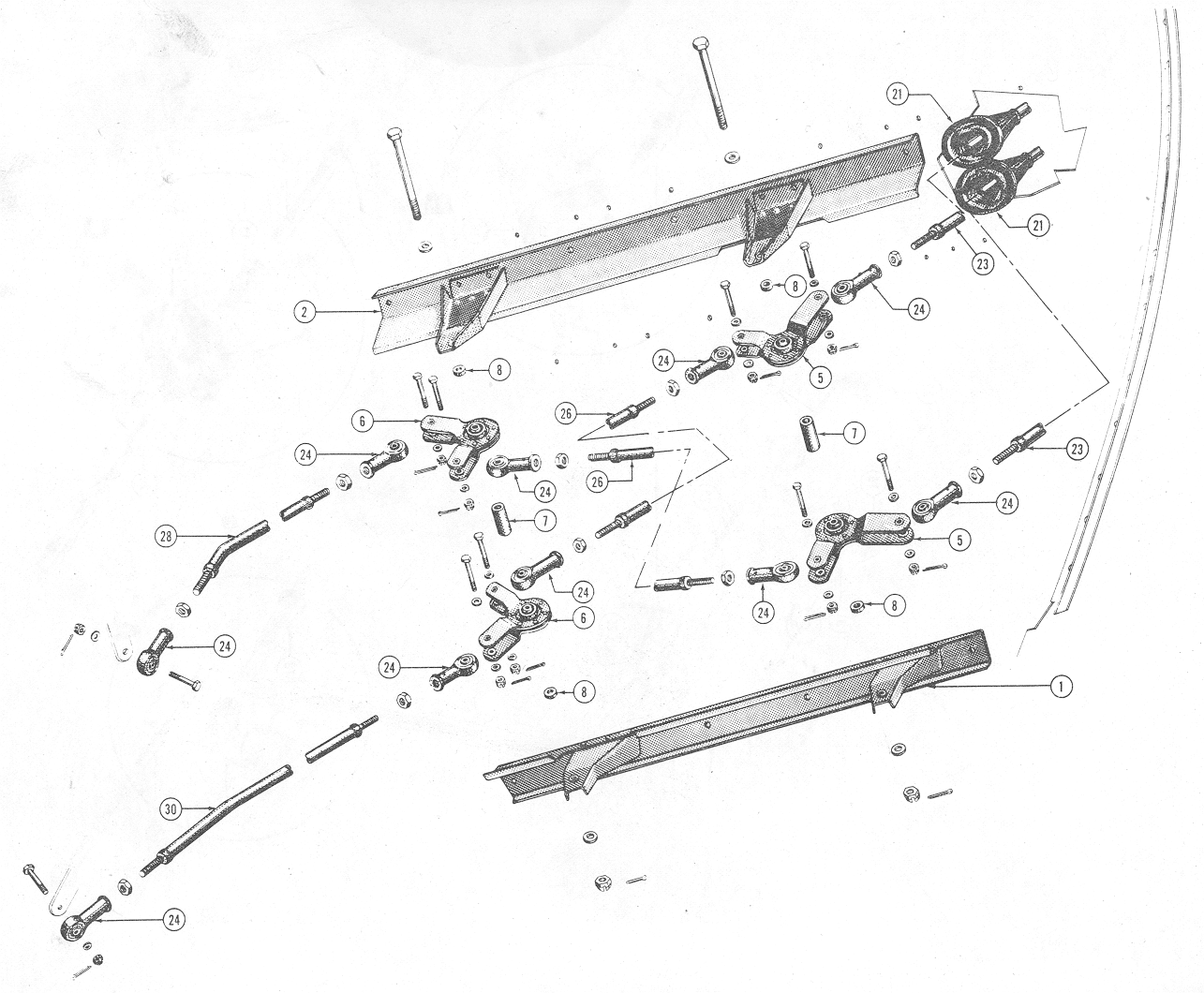

engine_control_figure_39a

Part Number = AG75_2901_1 -- Reference Number -- 1 -- Support assembly-engine control bellcrank, R670, R680

Part Number = AG75_2901_2 -- Reference Number -- 2 -- Support assembly-engine control bellcrank, R670, R680

Part Number = AG75_2902 -- Reference Number -- 28 -- Rod assembly-firewall engine control to idler, mixture & throttle with REB-3N, R670, R680, 2 required

Part Number = AG75_2905_1 -- Reference Number -- 5 -- Bellcrank assembly-engine control, 3 required

Part Number = AG75_2905_2 -- Reference Number -- 6 -- Bellcrank assembly-engine control, 1 required

Part Number = AG75_2919 -- Reference Number -- 23 -- Rod assembly-engine control cockpit to firewall with REB-3N, R670, R680

Part Number = AG75_2919_2 -- Reference Number -- 23 -- Rod assembly-engine control cockpit to firewall, R670, R680 (no bearings)

Part Number = AG75_2920 -- Reference Number -- 26 -- Rod assembly-engine control on firewall with REB-3N, R670, R680, 2 required

Part Number = AG75_2921 -- Reference Number -- 28 -- Rod assembly-firewall engine control to throttle with REB-3N, R680

Part Number = AG75_2922 -- Reference Number -- 30 -- Rod assembly-firewall engine control to mixture with REB-3N, R680

Part Number = AGS_254_56 -- Reference Number -- 7 -- Spacer-1/4" bolt, 2 required

Part Number = AGS_254_8 -- Reference Number -- 8 -- Spacer-1/4" bolt, 4 required
