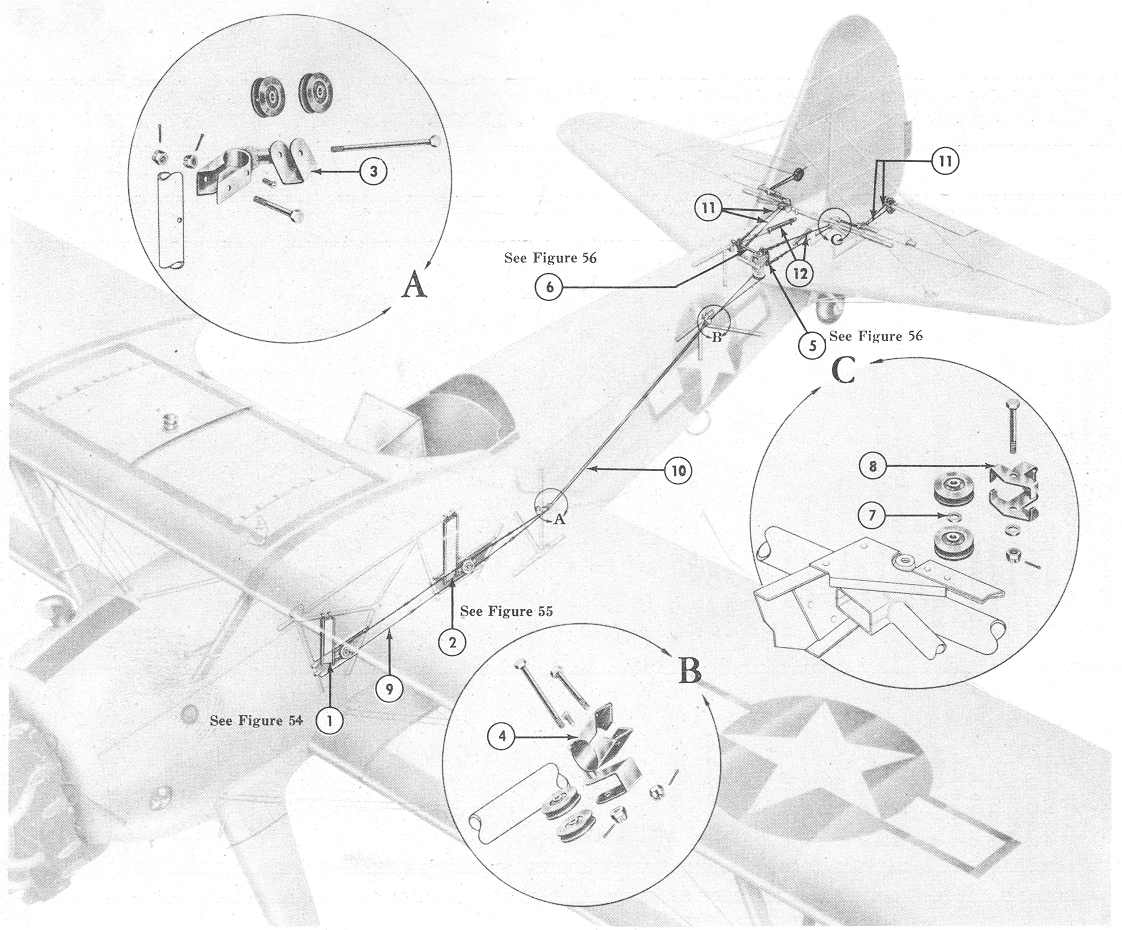

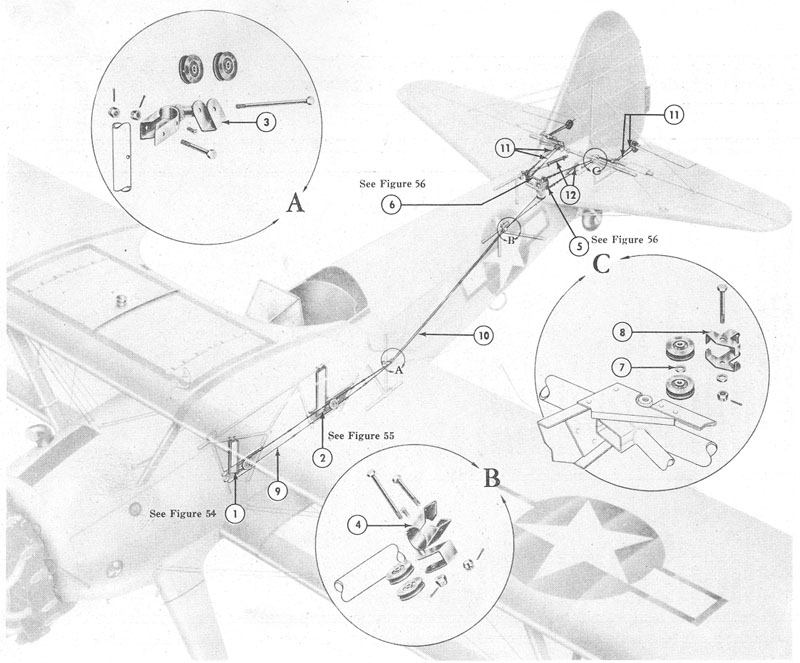

elevator_tab_figure_56a

Part Number = 75_1719 -- Reference Number -- 8 -- Guard-elevator trim tab pulley bracket, 4 required

Part Number = 75_3508 -- Reference Number -- 3 -- Bracket assembly-tab control, front pulley

Part Number = 75_3509 -- Reference Number -- 4 -- Bracket assembly-tab control, rear pulley

Part Number = 75_3515 -- Reference Number -- 6 -- Horn assembly-dual tab drive

Part Number = 75_3526 -- Reference Number -- 12 -- Pad-fiber rubbing, 2 required

Part Number = AG75_3501 -- Reference Number -- 1 -- Control assembly-elevator tab control front

Part Number = AG75_3502 -- Reference Number -- 2 -- Control assembly-elevator tab control rear

Part Number = AG75_4513_19 -- Reference Number -- 7 -- Washer-special, 4 required

Part Number = AG75N1_3505_2S -- Reference Number -- 9 -- Trim tab intercockpit control cable assembly-stainless steel, with turnbuckles, 2 required

Part Number = AGA75N1_3505_2G -- Reference Number -- 9 -- Trim tab intercockpit control cable assembly-galvanized, with turnbuckles, 2 required

Part Number = AGA75N1_3505_3G -- Reference Number -- 10 -- Tab control cable assembly-rear cockpit to non-reverse, short, galvanized, with turnbuckles

Part Number = AGA75N1_3505_3S -- Reference Number -- 10 -- Tab control cable assembly-rear cockpit to non-reverse, short, stainless steel, with turnbuckles

Part Number = AGA75N1_3505_4G -- Reference Number -- 11 -- Tab control cable assembly-rear cockpit to non-reverse, long, galvanized, with turnbuckles

Part Number = AGA75N1_3505_4S -- Reference Number -- 11 -- Tab control cable assembly-rear cockpit to non-reverse, long, stainless steel, with turnbuckles
