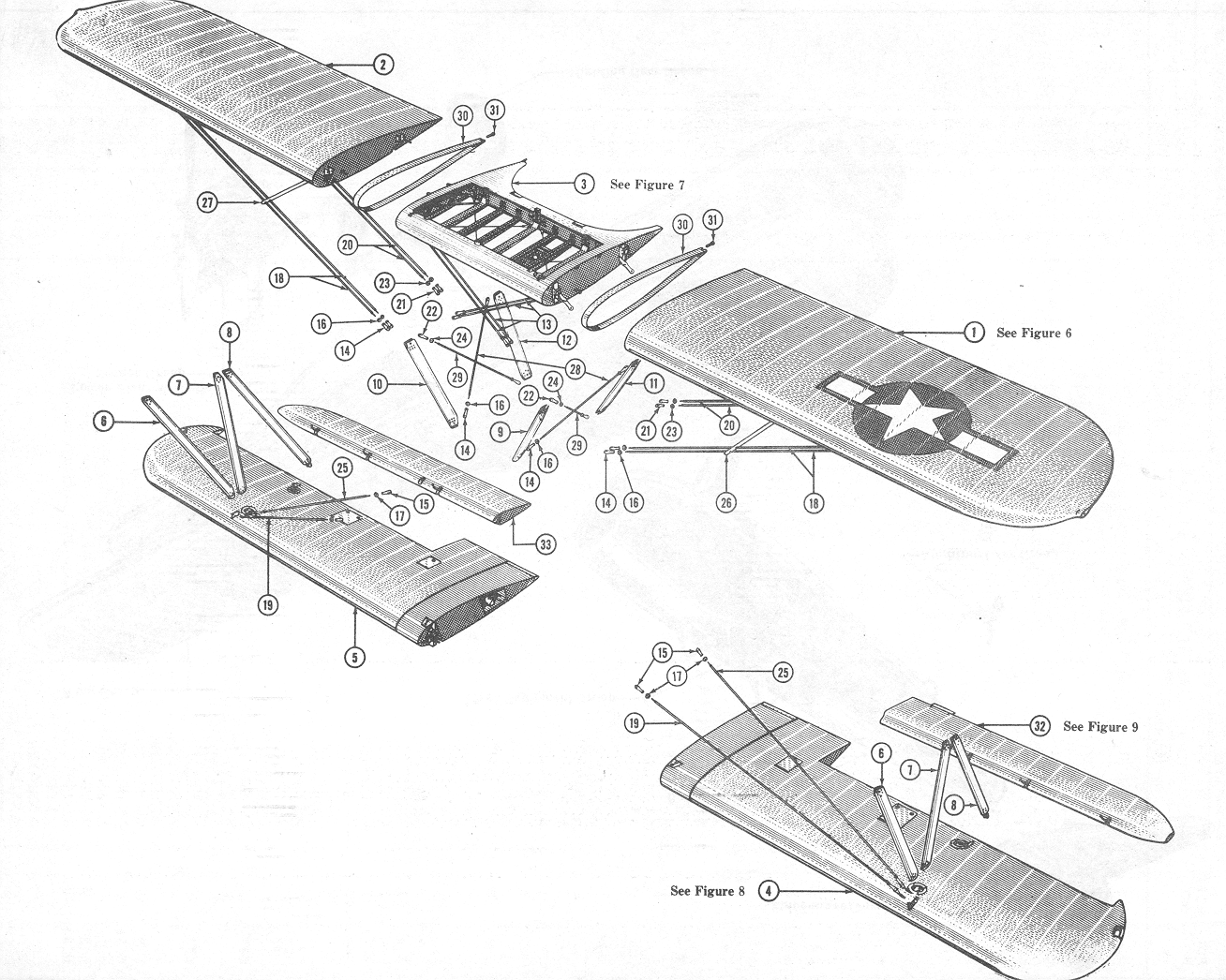

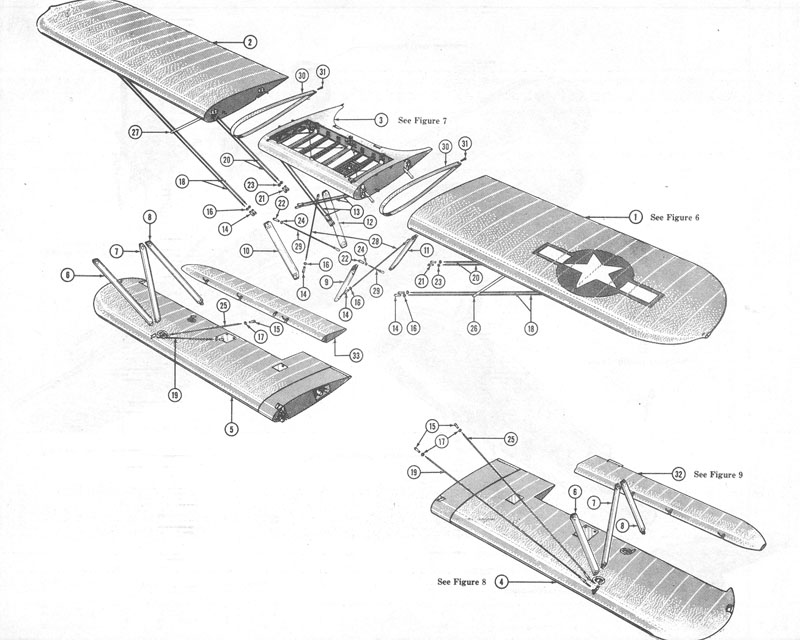

interplane_figure_1a

Part Number = 75_1001 -- Reference Number -- 13 -- Tie rod assy-center section roll, 4 required

Part Number = 75_1007 -- Reference Number -- 30 -- Closure-wing gap, 2 required

Part Number = 75_1503 -- Reference Number -- 8 -- Strut assy-rear interplane

Part Number = 75_1510 -- Reference Number -- 9 -- Strut assy-center section front, LH

Part Number = 75_1510_1 -- Reference Number -- 10 -- Strut assy-center section front, RH

Part Number = 75_1511 -- Reference Number -- 11 -- Strut assy-center section rear, LH

Part Number = 75_1511_1 -- Reference Number -- 12 -- Strut assy-center section rear, RH

Part Number = AG75_1005 -- Reference Number -- 26 -- Stay assy-streamline wires, LH

Part Number = AG75_1005_1 -- Reference Number -- 27 -- Stay assy-streamline wires, RH

Part Number = AG75_1501 -- Reference Number -- 6 -- Strut assy-front interplane

Part Number = AG75_1502 -- Reference Number -- 7 -- Strut assy-diagonal interplane

Part Number = AN315_5L -- Reference Number -- 17 -- Nut-clevis terminal, AN675AC-9300, 2 required

Part Number = AN315_5R -- Reference Number -- 16 -- Nut-clevis terminal, AN675AC-9300, 2 required

Part Number = AN315_6L -- Reference Number -- 24 -- Nut-clevis terminal AN676AC-11925, 4 required

Part Number = AN315_6R -- Reference Number -- 23 -- Nut-clevis terminal, AN676AC-3575, 2 required

Part Number = AN665_61R -- Reference Number -- 14 -- Clevis terminal, AN675AC-9300, 2 required

Part Number = AN665_80L -- Reference Number -- 22 -- Clevis terminal, AN676AC-3575, 2 required

Part Number = AN665_80R -- Reference Number -- 21 -- Clevis terminal, AN676AC-3575, 2 required

Part Number = AN675AC_12025 -- Reference Number -- 18 -- Tie rod-front flying wire, 4 required less ends

Part Number = AN675AC_3925 -- Reference Number -- 28 -- Tie rod-drag cabane, 2 required less ends

Part Number = AN675AC_8900 -- Reference Number -- 25 -- Tie rod-rear landing, 2 required less ends

Part Number = AN675AC_9300 -- Reference Number -- 19 -- Tie rod-front landing, 2 required less ends

Part Number = AN676AC_11925 -- Reference Number -- 20 -- Tie rod-rear flying, 4 required less ends

Part Number = AN676AC_3575 -- Reference Number -- 29 -- Tie rod-anti-drag cabane, 2 required less ends
