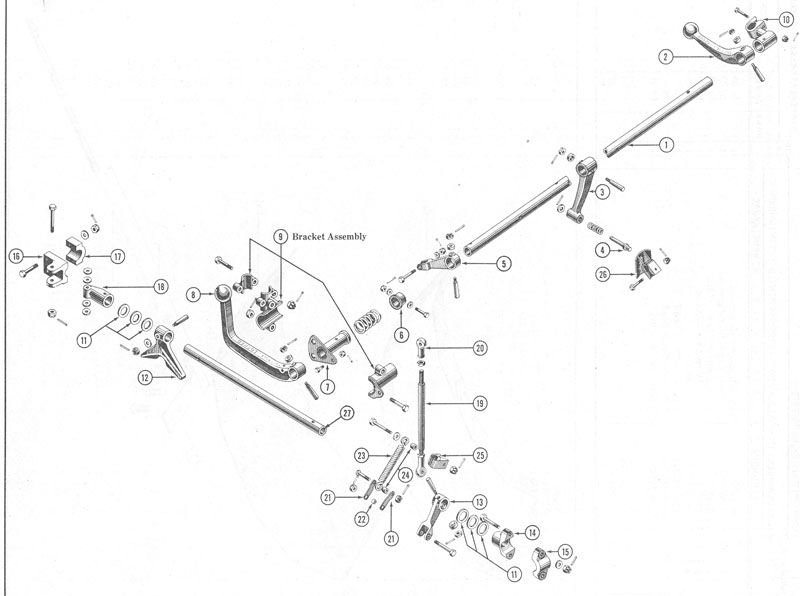

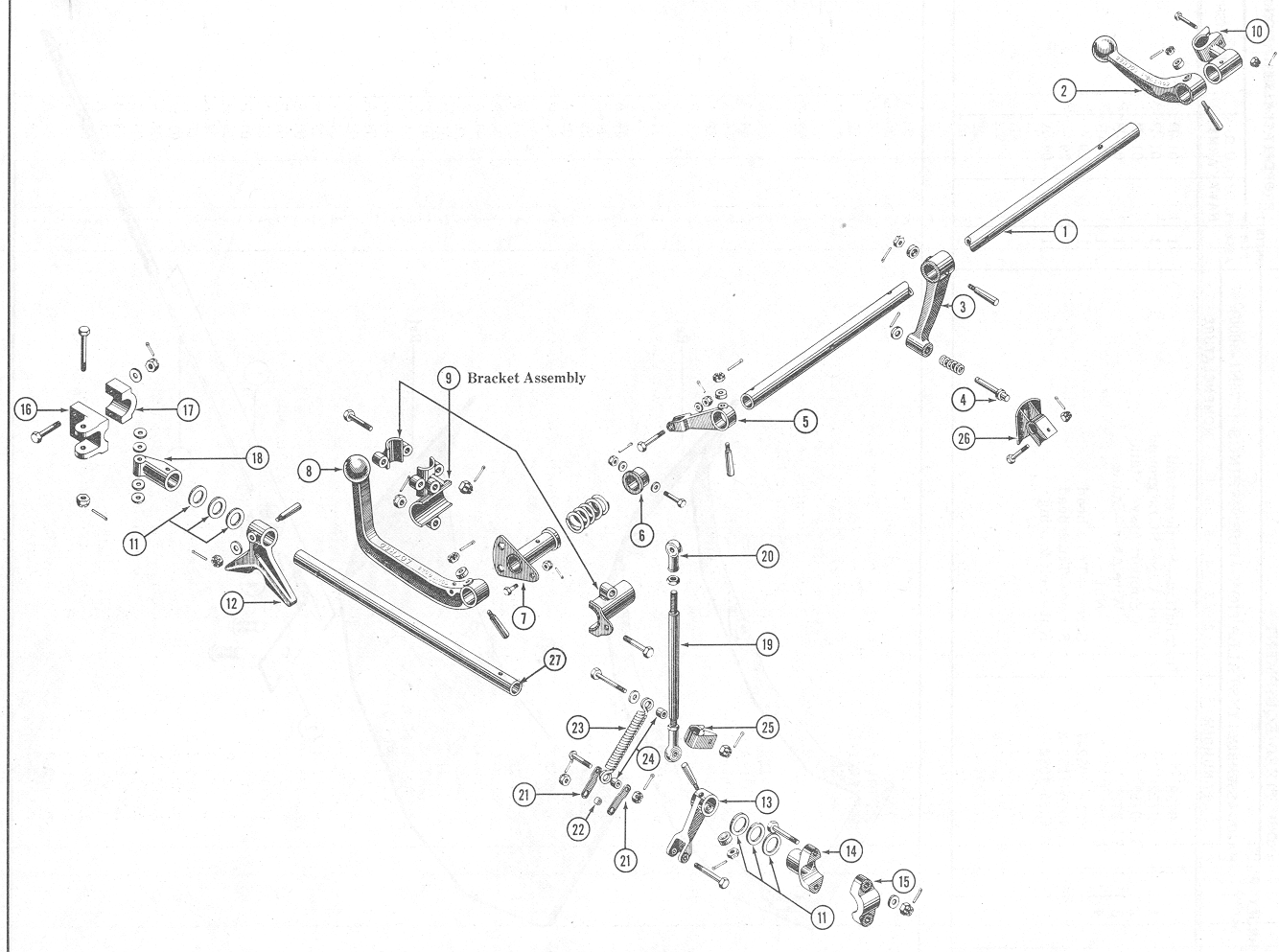

furnishings_figure_62a

Part Number = 75_3687 -- Reference Number -- 22 -- Spacer-special bolt

Part Number = 75_3711_2 -- Reference Number -- 21 -- Strap-flying hoop retracting cord, 2 required

Part Number = AG75_3715 -- Reference Number -- 9 -- Bracket assembly-parking lock side shaft bearing

Part Number = AG75_3651 -- Reference Number -- 1 -- Shaft assembly-parking lock side

Part Number = AG75_3654_1 -- Reference Number -- 16 -- Support-parking lock bottom shaft end bearing

Part Number = AG75_3654_2 -- Reference Number -- 17 -- Support-parking lock bottom shaft end bearing (cap)

Part Number = AG75_3656 -- Reference Number -- 3 -- Lever-rudder parking lock

Part Number = AG75_3658_1 -- Reference Number -- 14 -- Bearing-parking lock bottom shaft, left end

Part Number = AG75_3658_2 -- Reference Number -- 15 -- Bearing-parking lock bottom shaft, left end (cap)

Part Number = AG75_3660 -- Reference Number -- 13 -- Lever assembly-parking lock control

Part Number = AG75_3662 -- Reference Number -- 12 -- Fork-elevator push pull tube parking lock

Part Number = AG75_3665_1 -- Reference Number -- 6 -- Bearing-parking lock side shaft

Part Number = AG75_3666 -- Reference Number -- 7 -- Bearing assembly-parking lock side shaft, front end

Part Number = AG75_3668 -- Reference Number -- 10 -- Bearing assembly-parking lock side shaft, rear end

Part Number = AG75_3670 -- Reference Number -- 26 -- Catch assembly-rudder parking lock

Part Number = AG75_3671_1 -- Reference Number -- 4 -- Pin-parking lock

Part Number = AG75_3673 -- Reference Number -- 18 -- Bearing-parking lock bottom shaft right end

Part Number = AG75_3677 -- Reference Number -- 19 -- Rod assembly-parking lock control

Part Number = AG75_3677_1 -- Reference Number -- 19 -- Rod-parking lock control, less bearings

Part Number = AG75_3679 -- Reference Number -- 1 -- Shaft-parking lock side

Part Number = AG75_3682 -- Reference Number -- 2 -- Handle-parking lock control rear

Part Number = AG75_3684 -- Reference Number -- 5 -- Lever assembly-parking lock control, upper

Part Number = AG75_3686 -- Reference Number -- 23 -- Spring-parking lock

Part Number = AG75_3716 -- Reference Number -- 11 -- Washer-shim, 6 required

Part Number = AG75_3735 -- Reference Number -- 8 -- Handle assembly-parking lock control front

Part Number = AGS_110_D51 -- Reference Number -- 25 -- Clamp-1 1/4" diameter tube

Part Number = AGS_253_12 -- Reference Number -- 24 -- Spacer-3/16" bolt

Part Number = REB_3N -- Reference Number -- 20 -- Rod end bearing-AG75-3677-2 rod, 2 required
